This article throws light on LNG ships in general. The two most famous designs of Q-flex and TFDE LNG ships are being compared. Readers can also easily compare the difference in operation on an electrically propelled ship and a conventional diesel propelled ship. Tri-Fuel diesel Electric Propulsion Ships (TFDE) Operations. TFDE stands for Tri-Fuel diesel electric propulsion ships specifically for LNG carriers. Let us now see the general operational advantages from an Engineering point of view.
- These ships have no Main propulsion diesel engine. They just have two small electrical motors. Thus less space and weight which can be used for cargo carrying.
- Almost “zero” maintenance on electrical motors when compared to main diesel engines.
- The bottom platform is almost empty without main diesel engines. Thus greater flexibility for locating machineries.
- No scavenge space waste oil production. No cylinder oil and main lube oil Usage.
- The ship can be constructed without any main engine sump space for lube oil and thus associated cofferdams.
- No starting air pipelines and starting air compressors for main engine.
- No HFO/MDO purifiers will be running as in diesel ship and thus less maintenance and cost.
- Sludge production is very minimal and condensate from main engine, its associated tank can be neglected.
- Easier watch keeping as parameters are less to monitor in the absence of main propulsion engine.
- No vibrations and noise as compared to diesel engines.
- The electrical motors can run even at 1 or 2 RPMs. Thus adding greater navigational advantages.
- No limitations in number of starts on diesel engine.
- Departure or arrival port, notice time required is very less when compared to a diesel engine propelled ship.
- Complex electrical, electronic circuits and transformers for propulsion motor and speed control devices are required.
- Sea water piping and cooling circuits are comparatively smaller.
- Regular transfer of fuel is not required as the ships generator runs on gas.
- The ship is generally classed as high voltage as the operating voltage may be of the order of 6600 Volts to 11kV.
- Electric motor starting problems are very less when compared to diesel engine reversing and starting problems.
- Electrical braking of the propulsion shaft is very much effective when compared to mechanical breaking in case of diesel engines.
- The total operational cost of the ship is very less when compared to a diesel engine propelled ship.
These are some of the operational advantages of an electrically propelled ship over a diesel engine propelled ship. More of automation and engines which run on gas offer engineers a real peace of life on board a ship. http://www.marineinsight.com/
Related Posts:
Penelitian dalam bidang keselamatan kapal hingga saat ini lebih menitik beratkan pada faktor-faktor penyebab terjadinyakecelakaan kapal. Marine incident dan accident disebabkan oleh beberapa faktor. Penelitian yang banyak dilakukan dalam konteks keselamatan kapal umumnya hanya meninjau secara parsial faktor-faktor diatas. Hunt telah mencoba memodelkan hubungan antara sea state dengan probabilitas capsizing kapal. Beberapa kelompok ukuran kapal dapat dihubungkan dengan peluang terbaliknya kapal berdasarkan tinggi gelombang, arus dan kecepatan angin. Furushomenyatakan bahwa kesalahan yang dilakukan oleh anak buah kapal dalam mengoperasikan permesinan di kapal disebabkan oleh kondisi tempat kerja (working environment) yang tidak nyaman, seperti kebisingan dikamar mesin akibat suara motor induk, kondisi kamar mesin yang sempit, aroma kamar mesin yang tidak nyaman, getaran yang terjadi akibat beroperasinya peralatan-peralatan di kamar mesin kapal dan lain sebagainya.Related Posts:
Muatan basah itu adalah muatan-muatan cair yang disimpan di botol-botol, drum-drum, sehingga apabila tempatnya pecah/bocor akan membasahi muatan-muatan lainnya. Contoh : susu, bier, buah-buahan dalam kaleng, cat-cat, minyak lumas, minyak kelapa dan lain sebagainya.
Muatan kering kapal adalah muatan-muatan kering yang rusak bila basah , misalnya :
- Muatan-muatan ini tidak merusak jenis muatan lain
- Mudah dirusak oleh muatan lain
- Muatan kering ini harus dipisahkan terhadap muatan basah dalam palka tersendiri
- Dalam satu palka, pemuatan muatan kering haruslah diatas dan muatan basah dibawah.
Contoh jenis muatan tepung, beras, biji-bijian, bahan-bahan pangan kering, kertas rokok dalam bungkusan, kopi, teh, tembakau dan lain sebagainya.
Muatan kotor / berdebu antara lain semen, biji timah, arang, dan lain sebagainya. Muatan ini menimbulkan debu yang dapat merusakjenis barang lain terutama muatan bersih. Setelah dibongkar muatan ini selalu meninggalkan debu atau sisa yang perlu dibersihkan. Dalam pemuatan perlu dipisahkan terhadap muatan lainnya bahkan dipisahkan terhadap sesama golongannya sendiri.
Muatan bersih kapal ini tidak merusak muatan lain dan tidak meninggalkan debu atau sisa yang perlu dibersihkan setelah di bongkar. Tidak merusak jenis barang lain. Contoh : sandang, benang tenun, perkakas rumah tangga (piring, mangkok, gelas), barang-barang kelontong.
Jenis muatan ini dapat merusak / membuat bau jenis barang lainnya, terutama terhadap muatan seperti teh, kopi, tembakau dll., maupun dapat pula merusak sesama golongannya sendiri. Contoh : kerosin, terpentin, amoniak, greasy wool, crade rubber, lumber (kayu), ikan asin dll.
Yang termasuk dalam golongan ini adalah golongan muatan yang pada umumnya terdiri dari bahan-bahan pangan. Jenis barang ini dengan mudah dapat dirusak oleh barang-barang yang mengandung bau, muatan basah dan muatan kotor / berdebu. Contoh : beras, tepung, teh, tepung terigu, susu bubuk dalam plastik, tembakau, kopi.
Jenis barang ini adalah golongan muatan yang mudah menimbulkan bahaya ledakan ( explosif ) maupun kebakaran. Pemuatan / pemadatan muatan ini haruslah ditempatkan yang tersendiri dan pemuatannya harus sesuai dengan petunjuk-petunjuk yang diberikan dalam buku petunjuk yaitu blue book.
Contoh : dinamit, mesin, kepala peluru, black powder, fire works, gasoline, carbon disulfide, korek api, film dll.
Terdapat jenis barang-barang yang digolongkan sebagai muatan yang bersifat netral artinya bahwa muatan yang tidak rusak / dapat dirusak oleh muatan-muatan lainnya, seperti : rotan, bambu, kayu balok, timah, muatan dalam container dll
Related Posts:
Instalasi listrik kapal atau sistem distribusi daya listrik di atas kapal merupakan salah satu instalasi yang sangat penting untuk mengoptimalkan kinerja operasional kapal itu sendiri. Instalasi tersebut dimulai dari unit pembangkit listrik yang berupa generator yang kemudian akan melalui berbagai macam komponen sistem distribusi. Perancanganinstalasi listrik kapal ini tentu harus berdasarkan pada persyaratan atau ketentuan yang berlaku untuk sistem di kapal. Selain itu pemilihan generator yang sesuai dengan kebutuhan harus melewati beberapa tahap sampai akhirnya ditemukan type mesin yang cocok dipasang di kapal. Tahap tersebut antara lain perhitungan daya yang dibutuhkan di atas kapal, penentuan type dan ukuran yang sesuai dengan kondisi ruang yang akan ditempati. Disini juga akan dibahas tipe-tipe kabel yang akan dipergunakan di atas kapal yang harus disesuaikan dengan karakteristik lingkungan tempat kerja, suhu kerja, kelembaban udara dan beberapa hal lainnya.
Generator kapal sebagai permesinan bantu di kapal berfungsi untuk menyuplai kebutuhan energi listrik semua peralatan diatas kapal. Penentuan kapasitas generator dipengaruhi oleh load factor (faktor beban) peralatan. Load factor untuk tiap peralatan diatas kapal tidak sama. Hal ini tergantung pada jenis kapal dan daerah pelayarannya seperti : faktor medan yang fluktuatif (rute pelayaran), dan kondisi beban yang berubah-ubah serta periode waktu pemakaian yang tidak tentu atau tidak sama. Penentuan kapasitas generator harus mendukung pengoperasian diatas kapal. Walaupun pada beberapa kondisi kapal terdapat selisih yang cukup besar dan ini mengakibatkan efisiensi generator (load factor generator) berkurang yang pada akhirnya mempengaruhi biaya produksi listrik per kwh. Fungsi utama generator diatas kapal adalah untuk menyuplai kebutuhan daya listrik di kapal. Daya listrik digunakan untuk menggerakkan motor-motor dari peralatan bantu pada kamar mesin dan mesin-mesin geladak, lampu penerangan,sistem komunikasi dan navigasi, pengkondisian udara (AC) dan ventilasi, perlengkapan dapur (galley), sistem sanitari, cold storage, alarm dan sistem kebakaran, dan sebagainya.
Perhitungan Kapasitas Generator kapal
Dalam penentuan kapasitas generator yang akan digunakan untuk melayani kebutuhan listrik diatas kapal maka analisa beban dibuat untuk menentukan jumlah daya yang dibutuhkan dan variasi pemakaian untuk kondisi operasional seperti manuver, berlayar, berlabuh atau bersandar serta beberapa kondisi lainnya. Hal ini dimaksudkan untuk mengetahui daya minimum dan maksimum yang dibutuhkan.
Metode dalam perhitungan kebutuhan daya di kapal menggunakan beberapa macam kondisi operasional. Tiap metode perhitungan mempunyai pandangan yang berbeda terhadap kondisi operasional yaitu :
- Dua Kondisi; yaitu kondisi berlayar dan berlabuh
- Tiga kondisi; yaitu kondisi, berlayar, manuver dan di pelabuhan
- Empat kondisi; yaitu kondisi berlayar, meninggalkan pelabuhan, bongkar muat dan dipelabuhan
- Delapan kondisi; yaitu kondisi berlayar, meninggalkan pelabuhan, bongkar muat dan di pelabuhan yang semuanya dibagi lagi dalam kondisi siang dan malam.
kabel listrik kapal
Kabel sebagai bahan penghantar aliran listrik yang digunakan untuk instalasi di kapal terbuat dari bahan tembaga kecuali pada kasus kabel termokopel untuk peralatan instrumen dimana bahan logam khusus dan campuran seperti Cupro-nikel digunakan pada beberapa kabel. Kabel las yang digunakan pada reparasi kapal dan pekerjaan pada bangunan pengeboran minyak lepas pantai (off-shore drilling rig), dan lain-lain menggunakan aluminium sebagai kawat konduktornya (kawat kabel)—(deter pilfering).
Kabel dari bahan tembaga (kawat kabel) biasanya menggunakan bahan PVC atau beberapa bahan lainnya sebagai bahan isolasi. Isolasi kabel sangatlah penting karena isolasi kabel tersebut harus mampu melindungi konduktor dari kerusakan yang disebabkan oleh kondisi buruk dari lingkungan kabel seperti air laut, beban mekanis, perubahan suhu dan lain-lain. Selain itu isolasi kabel harus sesuai dengan karakteristik listrik listrik dari konduktor dan juga arus listrik akan tergantung pada kondisi dari konduktor. Secara singkat beberapa kerusakan pada konduktor akan mengurangi area luasan dari penampang konduktor sehingga akan meyebabkan tahanan listrik dari konduktor akan meningkat. Selanjutnya akan menyebabkan suhu konduktor akan menjadi lebih tinggi dari yang direncanakan. Kerusakan pada isolasi kabel akan berakibat pada tahanan isolasi yang keseluruhan mendekati nol yang selanjutnya akan berakibat terjadinya short sirkuit. Jadi jelaslah, perlu identifikasi kondisi yang ada di kapal dan di sekitar lokasi dimana kabel akan ditempatkan sebelum mempertimbangkan standar mutu (tipe) kabel yang mampu melindungi kabel dari situasi yang bersifat dapat merusak.
Related Posts:
Kerak bumi merupakan lempeng tektonik sehingga pergerakan relatifnya menyebabkan terbentuknya ciri-ciri khusus dasar laut. Berikut ini merupakan pembagian bentuk-bentuk dasar laut berdasarkan defenisi dari Nontji (1993).
• Paparan (shelf) yang dangkal
• Depresi dalam berbagai bentuk (basin, palung)
• Berbagai bentuk elevasi berupa punggung (rise, ridge)
• Gunung bawah laut (sea mount)
• Terumbu karang dan sebagainya.
1. Relief Besar (macro relief)
• Secara vertikal ukurannya bisa sampai ribuan meter.
• Secara horizontal ukurannya bisa mencapai ratusan atau ribuan kilometer.
• Secara vertikal berukuran ratusan meter.
• Secara horizontal berukuran puluhan kilometer.
• Bisa merupakan bagian integral dari satu relief besar.
• Hanya berukuran beberapa cm sampai beberapa meter.
• Umumnya hanya bisa diungkapkan dengan teknik fotografi bawah air.

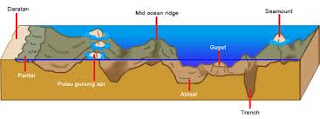

Sedangkan menurut Hutabarat (1985) bentuk-bentuk dasar laut terdiri dari :
- Ridge dan Rise –> Ini adalah suatu bentuk proses peninggian yang terdapat di atas laut ( sea floor) yang hampir serupa dengan adanya gunung-gunung di daratan
- Trench –> Bagian laut yang terdalam dengan bentuk seperti saluran seolah-olah terpisah sangat dalam yang terdapat di perbatasan antara benua.
- Abyssal Plain –> Daerah yang relatif tebagi rata dari permukaan bumi yang terdapat dibagian sisi yang mengarah ke daratan.
- Continetal Island –> Beberapa pulau yang menurut sifat geologisnya bagian dari massa tanah daratan benua besar yang kemudian terpisah
- Island Arc (kumpulan pulau-pulau) –> Kumpulan pulau-pulau seperti indonesia yang mempunyai perbatasan dengan benua
- Mid-Oceanic Volcanic Island –> Pulau-pulau vulkanik yang terdapat di tengah-tengah lautan. Terdiri dari pulau-pulau kecil, khususnya terdapat di Lautan pasifik
- Atol-atol –> Daerah yang terdiri dari kumpulan pulau-pulau yang sebagian besar tenggelam di bawah permukaanlaut dan berbentuk cincin.
- Seamout dan guyot –> Gunung-gunung berapi yang mucul dari dasar lantai lautan tetapi tidak mencapai permukaan laut.
